閥門常用標準列表匯總

2020-05-200

設計標準

美國標準

ASME 美國機械工程師協會

ANSI 美國國家標準協會

API美國石油協會

MSS SP 美國閥門和管件制造廠標準化協會

英國標準 BS

日本工業標準 JIS/JPI

德國國家標準 DIN

法國國家標準 NF

通用閥門標準：ASME B16.34 法蘭端、對接焊端和螺紋端閥門

閘閥標準:

API 600/ISO 10434 石油、天然氣螺栓連接鋼制閘閥

BS 1414 石油、石化及煉油工業鋼制閘閥

API 603 150LB耐蝕法蘭端鑄造閘閥

GB/T 12234法蘭和對焊連接鋼制閘閥

DIN 3352 閘閥

SHELL SPE 77/103 按ISO10434鋼制閘閥

截止閥標準:

BS 1873 鋼制截止閥和截止止回閥

GB/T 12235 法蘭和對焊連接鋼制截止閥和截止止回閥

DIN 3356截止閥

SHELL SPE 77/103 按BS1873鋼制截止閥

止回閥標準:

BS 1868 鋼制止回閥

API 594 對夾和雙法蘭止回閥

GB/T 12236 鋼制旋啟式止回閥

SHELL SPE 77/104 按BS1868鋼制止回閥

球閥標準:

API 6D/ISO 14313 管線閥門

API 608 法蘭、螺紋和對焊端鋼制球閥

ISO 17292石油、石化及煉油工業鋼制球閥

BS 5351 鋼制球閥

GB/T 12237 法蘭和對焊連接鋼制球閥

DIN 3357 球閥

SHELL SPE 77/100 按BS5351球閥

SHELL SPE 77/130 按ISO14313法蘭端和對焊端球閥

蝶閥標準:

API 609 對夾式、支耳式和雙法蘭蝶閥

MSS SP-67 蝶閥

MSS SP-68 高壓偏心蝶閥

ISO 17292 石油、石化及煉油工業鋼制球閥

GB/T 12238 法蘭和對夾連接蝶閥

JB/T 8527 金屬密封蝶閥

SHELL SPE 77/106 按 API608/EN593/MSS SP67 軟密封蝶閥

SHELL SPE 77/134 按 API608/EN593/MSS SP67/68 偏心蝶閥

鍛鋼閥標準:

API 602 法蘭端、螺紋端、焊接端和加長閥體連接端緊湊型閘閥

BS 5352/ISO1576150mm及以下鋼制閘閥、截止閥和止回閥

SHELL SPE 77/101按ISO15761鋼制閘閥、截止閥和止回閥

低溫閥標準:

BS 6364 低溫閥門

SHELL SPE 77/200 -50℃ 以下閥門

SHELL SPE 77/209 0 ~ -50℃ 閥門

API、DIN、BS、GB結構比較:

API 600和BS1414、BS1873、BS1868、BS5351對閥門的結構規定最為詳細

DIN 閘閥標準EN1984對結構未做具體的規定

新版的GB/T12234基于對API600標準的等效采用

閥門常用連接端形式

FF ——— Flat Face 平面法蘭連接（150LB常用）

RF ——— Raised Face凸面法蘭連接

RTJ ——— Ring Joint榫槽式連接（梯形槽）

SW ——— Socket welding承插式連接

NPT ——— NPT螺紋連接

WAFER —— 對夾式連接

BW長型—— Butt-Welding 對焊端長型連接

BW短型—— Butt-Welding 對焊端短型連接

DIN標準現采用EN標準結構長度

EN 558-1 PN法蘭連接閥門結構長度（代替DIN 3202)，EN 558-2 CLASS法蘭連接閥門結構長度（代替BS2080)，EN 12982 對焊端閥門結構長度（代替DIN 3202) ，DIN標準的結構長度包含API閥門的結構長度與GB的結構長度基本一致

EN 558-2 CLASS法蘭連接閥門結構長度與ASME B16.10一致，大多數DIN閥門用戶習慣用DIN3202 中F系列結構長度值

如:

Gate ： PN16-25---- F5 series PN40-100----F7 series

Globe ：PN10-40----F1 series PN63-160----F2 series

Check ：PN10-40----F1 series PN63-160----F2 series

Ball ： PN10-40 DN10-100----F4 series DN125-300----F5 series

閥門連接端標準

ASME B16.10閥門的結構長度

ASME B16.5 鋼制法蘭和帶法蘭的管件

ASME B16.47大直徑鋼制法蘭

MSS SP-44 鋼制管線法蘭

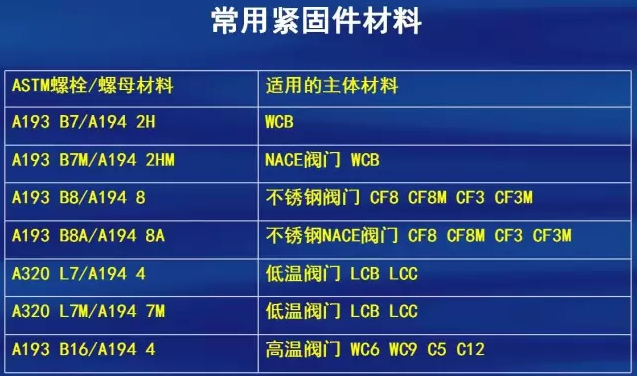

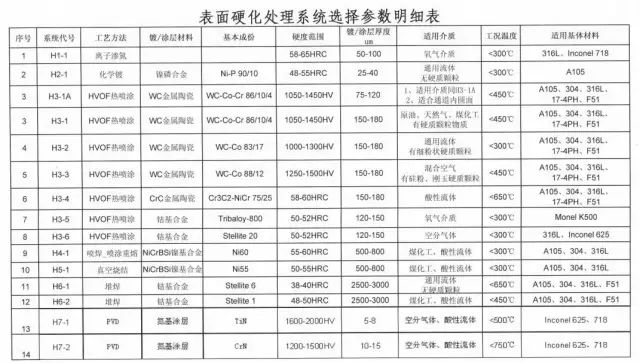

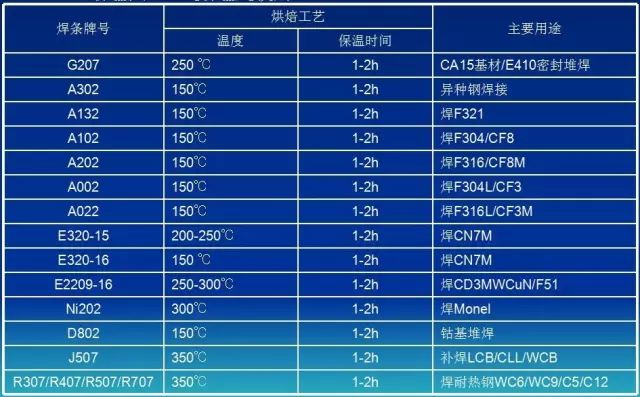

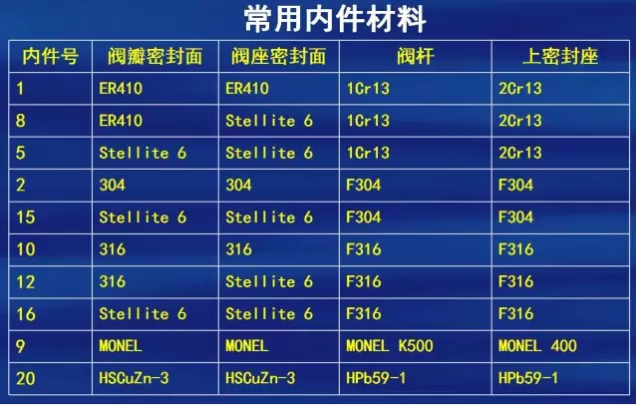

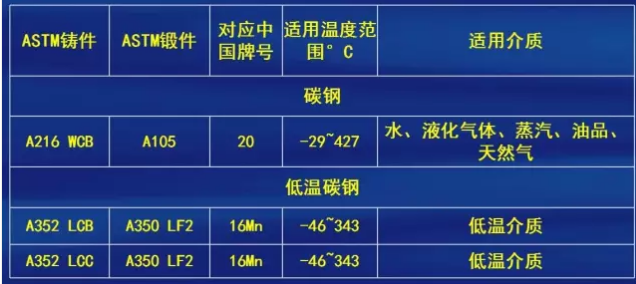

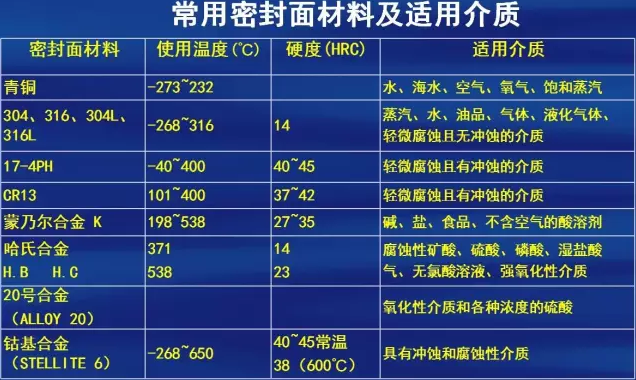

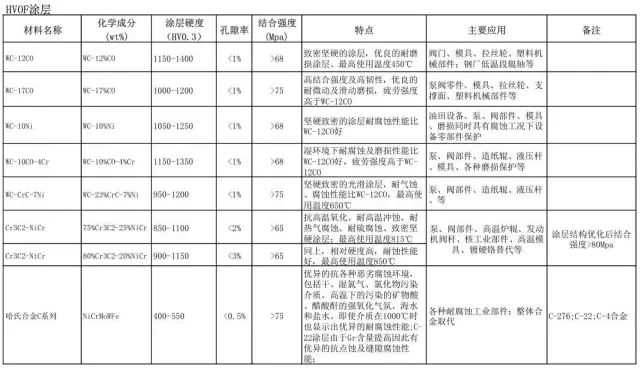

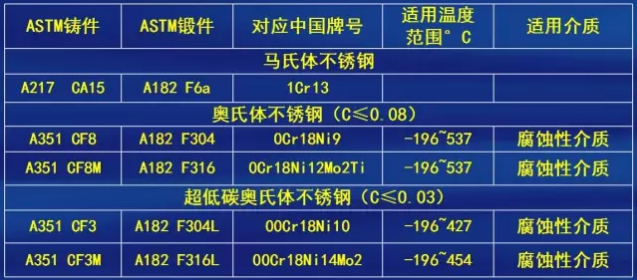

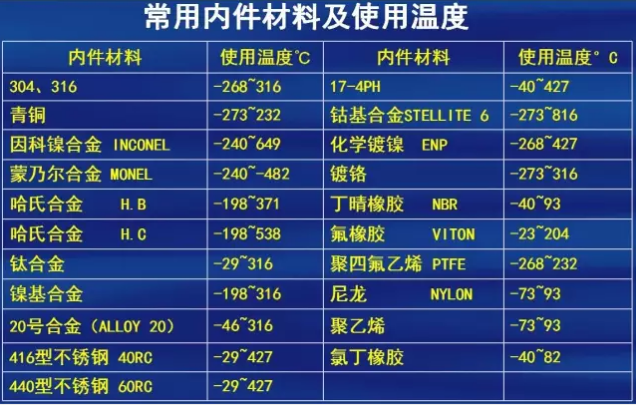

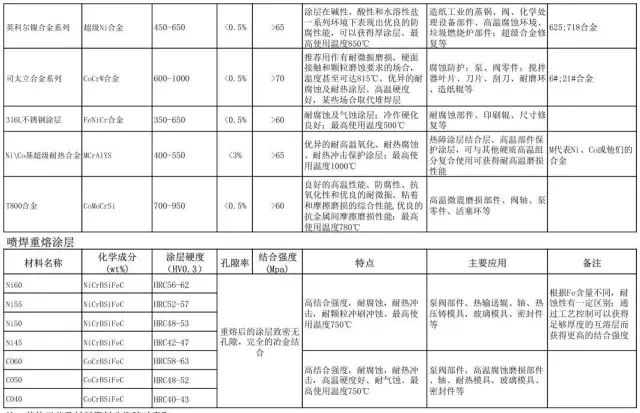

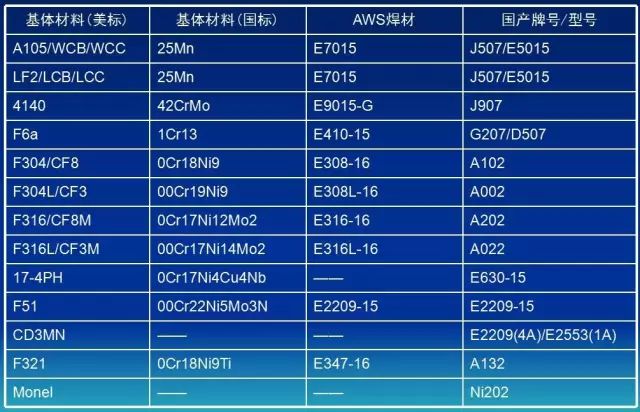

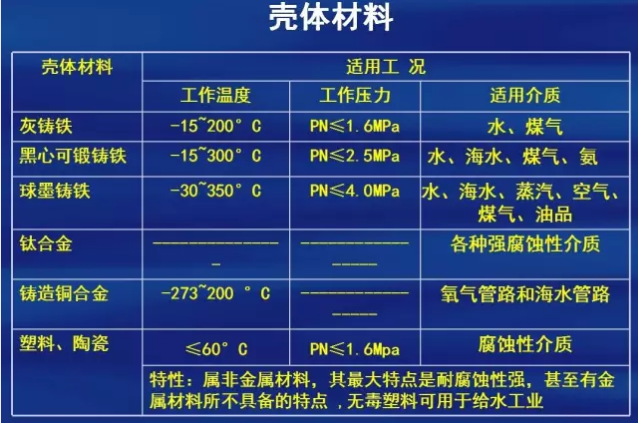

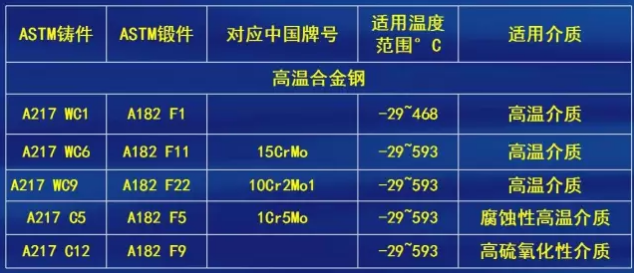

API 605 緊湊型法蘭
